一、产品概述
Y2系列（中心高H63-H355、0.18-315kW）电动机是全封闭、自扇冷式笼型三相异步电动机，是取代Y系列（IP44）电动机的更新换代产品，产品达到90年代国际先进水平。
Y2系列电动机较Y 系列电动机的效率高、起动转矩大、提高了防护等级（IP54）、提高了绝缘等级，F级绝缘，降低了噪声（用负载噪声考核），电动机外型新颖美观，结构更加合理。其功率等级及安装尺寸与Y系列电动机相同，完全符合IEC标准。
二、型号意义
ZYP2-355M2-4
ZYP2：第二次改型设计异步电动机 电流：442.9A
转速：1490 效率：95.3% 功率因素：0.90
额定转矩：1602.35 重量：1700KG
355：中心高
M2：中机座，第二种铁芯长度
4：电机级数
IP54：防溅水，防尘。
IC411：全封闭式自扇冷却式
安装方式：B3 B5 B35
三、特点及用途
Y2系列电动机额定电压为380V、额定频率为50Hz、防护等级为IP54、冷却方式为IC0141，3kW以下为Y接，4kW以上为△接，环境温度不超过40℃。最低温度为-15℃，海拔不超过1000m，工作方式为连续（S1）。
Y2系列电动机能广泛应用于不同领域，除在易燃、易爆或有腐蚀性气体的场合外，如运输、混合、印刷、农业机械和食品处理机中应用外，还可应用于机床、泵类、鼓风机、压缩机等的配套设备。
四、结构简介
1.Y2系列电动机机座外轮廓呈四方形兼圆形，散热片呈垂直，水平平行分布，全部采用铸铁结构。另外H63～112还兼有铝合金压铸结构。
2.本系列电动机采用浅端盖结构，增加了内部加强筋的数量和尺寸，全部采用铸铁结构，另外H63～112还兼有铝合金压铸结构。为方便用户使用和检修，H180及以上增设了不停机的注油装置。
3.接线盒防护等级为IP55。为了减轻电机重量，H63～280接线盒用铝合金压铸(也可用铸铁件)，H315～355使用铸铁件，且盒内设有专用的接地装置，H160及以上机座考虑有热保护装置的安装位置，电源进线孔采用双孔进线，并有两种密封结构：一种为加密封盖，另一种为锁紧密封。接线盒一般位于机座顶部，并可以四面出线，另外H80～355铸铁机座的接线盒还可以位于机座侧面。
基本结构形式

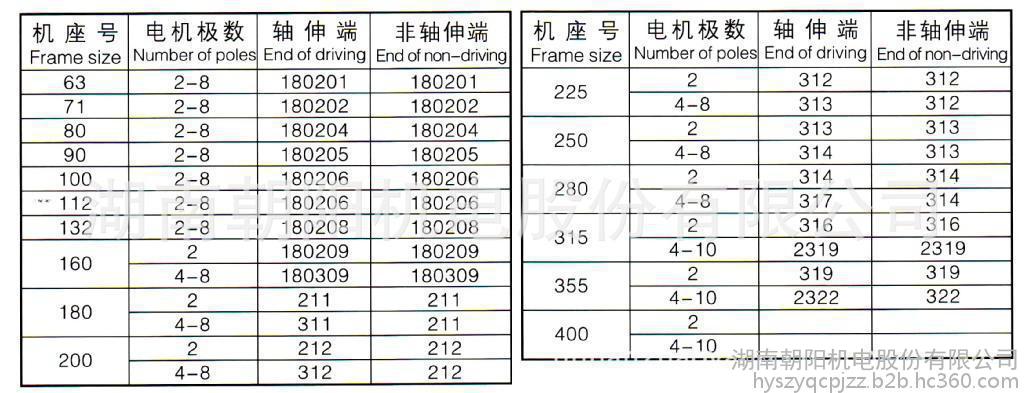

Y2系列电动机机座号及相关参数
Y2电动机型号及相关参数
